高光谱的主要技术路线
发布时间:2024-12-11
浏览次数:277
高光谱成像技术,作为一种能够获取物体在数百甚至数千个连续波长范围内的光谱信息的成像技术,其成像方式与传统的二维成像技术有着显著的区别。由于高光谱成像提供的是三维数据,而传统成像仅能提供二维平面数据,在成像技术的发展过程中,逐渐形成了四种主要的高光谱成像技术路线:点扫描成像、线扫描成像(推扫式成像)、谱扫描成像以及快照式成像。本文将详细探讨这四种主要技术路线。
高光谱成像技术,作为一种能够获取物体在数百甚至数千个连续波长范围内的光谱信息的成像技术,其成像方式与传统的二维成像技术有着显著的区别。由于高光谱成像提供的是三维数据,而传统成像仅能提供二维平面数据,在成像技术的发展过程中,逐渐形成了四种主要的高光谱成像技术路线:点扫描成像、线扫描成像(推扫式成像)、谱扫描成像以及快照式成像。本文将详细探讨这四种主要技术路线。

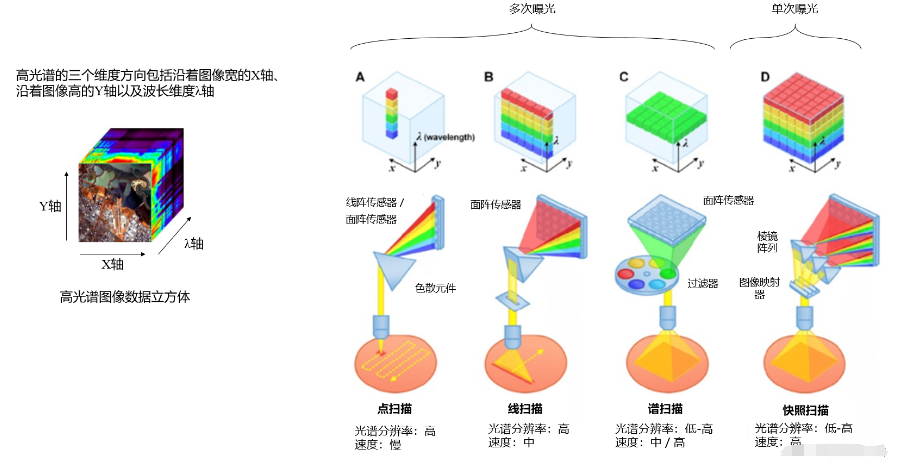

高光谱的主要技术路线
1. 点扫描成像
点扫描成像,又称为点扫描式高光谱成像,是一种逐点扫描的成像方式。在这种方法中,每次只对一个点的光谱信息(λ)进行测量。该点的反射光经过棱镜散射后,由线阵传感器完成信息的记录。通过机械结构实现测量点在物体表面的横向和竖向的移动,从而完成对整个表面的光谱信息的描绘。这种成像方式虽然能够获得较大的视场范围和数据稳定性,但成像时间较长,效率相对较低。
2. 线扫描成像(推扫式成像)
线扫描成像,又称为推扫式高光谱成像,是基于点扫描成像的改进。在这种方法中,每次完成一条线对应的光谱信息的测量,即同时获取一维的空间信息(y)和光谱信息(λ)。线阵的光线相继通过光谱仪的前置狭缝、透镜及投射光栅变为随波长展开的单色光,由面阵传感器完成信息的记录。通过机械结构实现测量线在物体表面的单向移动,从而完成对整个表面的光谱信息的描绘。推扫式成像是目前研究和商用最为成熟的成像方式,具有结构简单、体积小、重量轻等优点。
3. 谱扫描成像
谱扫描成像,又称为凝视式高光谱成像,是一种通过可调谐滤波片或干涉型分光元件进行光谱扫描的成像方式。在这种方法中,探测器也是面阵探测器,通过一定时间的扫描获得完整的图像。谱扫描成像具有结构紧凑、光谱分辨率高等优点,但其光学效率相对较低,且需要一定的扫描时间来完成图像的采集。
4. 快照式成像
快照式成像是一种新兴的高光谱成像技术,它通过特殊元器件或探测形式对目标或场景进行编码,再通过后续系统色散后对探测器采集数据进行解码,一次观测即可收集整个三维数据立方体。快照式成像具有探测速度最快的特点,但其光谱分辨率相对较低,且数据的解码速度较慢。尽管如此,快照式成像技术在未来仍然具有巨大的潜力,特别是在对实时性要求较高的应用场景中。
