光谱成像技术按分光和扫描方式不同分类
发布时间:2024-08-23
浏览次数:234
高光谱成像技术作为一种无损检测技术,它不仅可以获取目标的二维空间信息,同时还能获得目标的光谱信息,形成一个三维数据立方体,完成对目标特性的综合探测。其根据分光方式及扫描方式等的不同,可以分为不同的类型。本文对此做了介绍。
高光谱成像技术作为一种无损检测技术,它不仅可以获取目标的二维空间信息,同时还能获得目标的光谱信息,形成一个三维数据立方体,完成对目标特性的综合探测。其根据分光方式及扫描方式等的不同,可以分为不同的类型。本文对此做了介绍。
光谱成像技术按分光方式不同分类:
根据分光元件的分光方式及数据重构理论,光谱成像技术主要分为色散型、干涉型、滤光片型和计算成像型。
色散型成像光谱仪分光技术主要包括棱镜分光和光栅分光两种;滤光片型成像光谱仪技术采用滤光片为分光元件,其种类繁多,如滤光片轮、滤光片阵列、线性渐变滤光片、光楔滤光片等,另外还有两种经典的调谐型滤光器,声光可调谐滤光片(AOTF)和液晶可调谐滤光片(LCTF)。这两种技术都是直接探测目标的空间信息和光谱信息,不需进行其他的数据变换重构,但仅可获得二维数据(光谱维和一维空间信息),需要另一个维度的扫描才能够获得第二维空间信息并形成数据立方。
干涉型成像光谱技术也称作傅里叶变换光谱成像技术,按照探测模式可分为时间调制、空间调制和时空调制三类,主要利用的是波动光学的相干成像原理,获得探测目标的干涉图像后,需再经过一次傅里叶逆变换才能够得到光谱信息及空间图像。此种方式获得的也是二维数据,同样需要另一个维度的扫描才能够获得数据立方。
计算成像光谱技术主要包括计算层析型、光场成像型和孔径编码成像型等,能够直接获取三维数据立方,一般是将探测目标的三维信息投影到二维探测器上,并通过对应重构方法获得空间信息和光谱信息。
光谱成像技术按扫描方式的不同分类:
根据获取三维数据立方的扫描方式可分为摆扫式、推扫式和凝视式。

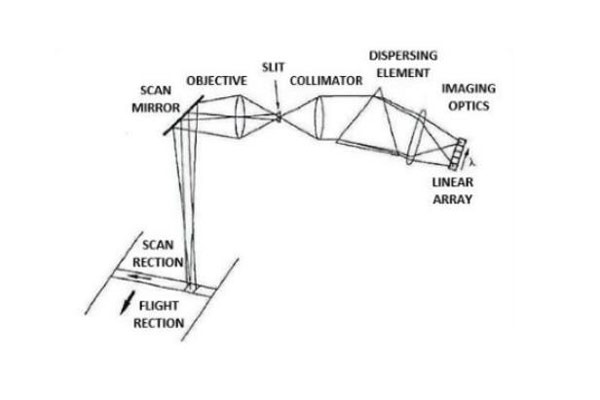

摆扫式光谱成像系统采用线阵探测器,通过沿轨和穿轨两个方向扫描获取完整的二维空间信息,其中穿轨方向一般利用扫描镜实现。此种扫描方式在瞬时视场即可获得目标点的线阵光谱维信息,一般应用于机载平台,视场覆盖面积广、定标方便、数据信息稳定性好,但曝光时间短,进入探测器的能量少,所以信噪比低。

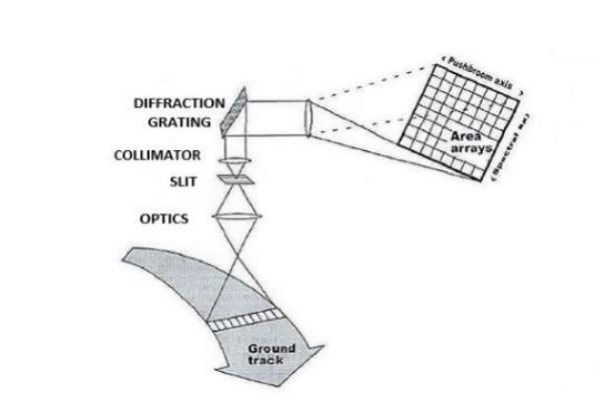

推扫式光谱成像系统采用的是面阵探测器,且探测器自身完成垂直于飞行方向扫描,获得空间中一维线视场的空间信息,并利用飞行器飞行运动完成沿轨方向扫描实现二维空间信息的获取,同时线视场的光谱信息在面阵探测器的第二维获得。此种扫描方式相对于摆扫式在信噪比方面大幅提高,无需机械扫描,适用于色散和干涉型成像光谱仪。

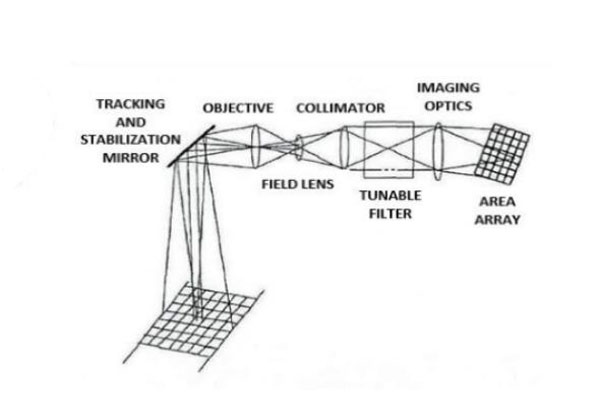

凝视式光谱成像系统采用面阵探测器,可随飞行器运动时对固定窗口目标成像,采用滤光的方式分离并获取不同波段的图像信息,再将不同波段的图像堆叠成“数据立方”,只适用于可调谐滤光片型和新型的快照式成像光谱仪。
